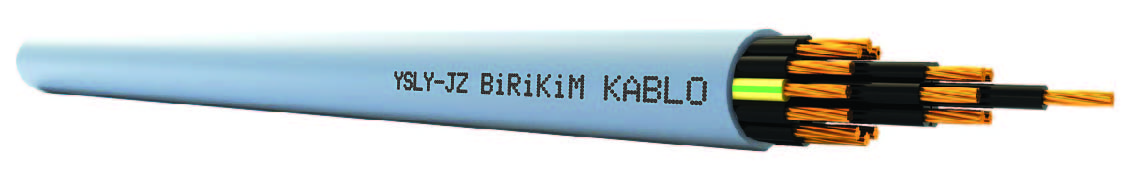

YSLY-JZ
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
|
Esnek ve düşük bükülme yarıçapı sayesinde uygulamada kolaylık sağlar. Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, üretim hatları, akaryakıt pompaları, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. Dâhili uygulamalar için uygundur. Kuru veya nemli ortamlar da kullanılır. Harici uygulamalarda ve toprak altında kullanılmaz. |
||||
| Kablo Yapısı | ||||
| Referans Standartı | VDE 0812 | |||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | |||
| Yalıtkan | PVC | DIN VDE 0281/1 TI2, HD 21.1.S4 TI2 | |||
| Renk Kodlaması | DIN VDE 0293 Siyah numaralı, sarı/yeşil izli | |||
| Büküm Şekli | Renk kodlamasına uygun katlar halinde | |||
| Dış Kılıf | PVC | DIN VDE 0281/1 TM2, HD 21.1.S4 TM2 | |||
| Kablo Rengi | RAL 7001 Gri | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm2) | Ω/km (max.) | |||
| 0,14 | 148 | |||
| 0,22 | 96 | |||
| 0,25 | 79,9 | |||
| 0,34 | 53 | |||
| 0,5 | 38,9 | |||
| 0,75 | 26 | |||
| 1 | 19,5 | |||
| 1,5 | 13,3 | |||
| 2,5 | 7,98 | |||
| Çalışma Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 – 0,34 | 250 V | |||
| 0,50 – 2,50 | 300/500 V | |||
| Test Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 - 0,22 | 800 V | |||
| 0,22 – 1,00 | 1200 V | |||
| 1,50 – 2,50 | 2500 V | |||
| İzolasyon Direnci | >200MΩ.km | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3150100502 | 2x0,50 | 5,1 | 9,3 | 36 |
| 3150100503 | 3x0,50 | 5,4 | 14 | 44 |
| 3150100504 | 4x0,50 | 6 | 17,8 | 52 |
| 3150100505 | 5x0,50 | 6,6 | 22 | 64 |
| 3150100506 | 6x0,50 | 7 | 27,8 | 77 |
| 3150100508 | 8x0,50 | 7,4 | 36 | 96 |
| 3150100510 | 10x0,50 | 9 | 45 | 132 |
| 3150100520 | 20x0,50 | 11,8 | 88 | 220 |
| 3150100530 | 30x0,50 | 14,2 | 136 | 330 |
| 3150100802 | 2x0,75 | 5,4 | 13,5 | 46 |
| 3150100803 | 3x0,75 | 5,8 | 20 | 56 |
| 3150100804 | 4x0,75 | 6,3 | 26,5 | 66 |
| 3150100805 | 5x0,75 | 6,8 | 33 | 86 |
| 3150100806 | 6x0,75 | 7,6 | 39 | 98 |
| 3150100808 | 8x0,75 | 8,4 | 52,5 | 124 |
| 3150100810 | 10x0,75 | 10 | 64 | 160 |
| 3150100820 | 20x0,75 | 13 | 130 | 285 |
| 3150100830 | 30x0,75 | 16 | 196 | 445 |
| 3150101002 | 2x1,00 | 5,8 | 17 | 53 |
| 3150101003 | 3x1,00 | 6,3 | 25,5 | 65 |
| 3150101004 | 4x1,00 | 6,7 | 34,5 | 82 |
| 3150101005 | 5x1,00 | 7,5 | 43 | 105 |
| 3150101006 | 6x1,00 | 8,3 | 52 | 120 |
| 3150101008 | 8x1,00 | 9,5 | 68 | 160 |
| 3150101010 | 10x1,00 | 10,6 | 86 | 196 |
| 3150101020 | 20x1,00 | 13,6 | 173 | 340 |
| 3150101030 | 30x1,00 | 17,8 | 262 | 545 |
| 3150101502 | 2x1,50 | 6,5 | 26 | 72 |
| 3150101503 | 3x1,50 | 7,1 | 39 | 88 |
| 3150101504 | 4x1,50 | 7,7 | 51 | 115 |
| 3150101505 | 5x1,50 | 8,8 | 64 | 140 |
| 3150101506 | 6x1,50 | 9,4 | 76 | 166 |
| 3150101508 | 8x1,50 | 10,4 | 102 | 210 |
| 3150101510 | 10x1,50 | 12,2 | 128 | 268 |
| 3150101520 | 20x1,50 | 15,8 | 259 | 495 |
| 3150101530 | 30x1,50 | 20 | 390 | 670 |
| 3150102502 | 2x2,50 | 8 | 43 | 110 |
| 3150102503 | 3x2,50 | 8,4 | 63 | 135 |
| 3150102504 | 4x2,50 | 9,5 | 84 | 170 |
| 3150102505 | 5x2,50 | 10,7 | 106 | 215 |
| 3150102506 | 6x2,50 | 11,5 | 126 | 258 |
| 3150102508 | 8x2,50 | 12,3 | 169 | 315 |
| 3150102510 | 10x2,50 | 15,2 | 213 | 406 |
| 3150102520 | 20x2,50 | 19,6 | 430 | 760 |
| 3150102530 | 30x2,50 | 24 | 688 | 1100 |
