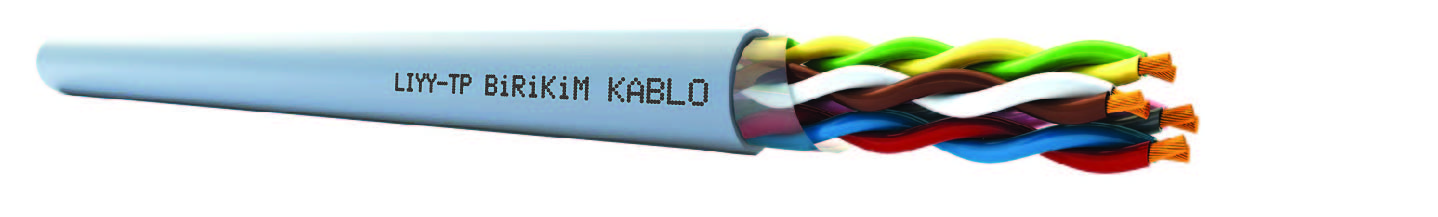

LIYY-TP
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
|
Esnek ve düşük bükülme yarıçapı sayesinde uygulamada kolaylık sağlar. Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. |
||||
| Kablo Yapısı | ||||
| Referans Standartı | VDE 0812 | |||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | |||
| Yalıtkan | PVC | EN 50290-2-21 (TI52), VDE0207(YI2) | |||
| Renk Kodlaması | DIN 47100 * LIYY-TP-OZ versiyon da siyah/beyaz numaralı | |||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar katlar halinde | |||
| Dış Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 7001 Gri | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm2) | Ω/km (max.) | |||
| 0,14 | 148 | |||
| 0,22 | 96 | |||
| 0,25 | 79,9 | |||
| 0,34 | 53 | |||
| 0,5 | 38,9 | |||
| 0,75 | 26 | |||
| 1 | 19,5 | |||
| 1,5 | 13,3 | |||
| 2,5 | 7,98 | |||
| Çalışma Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 – 0,34 | 250 V | |||
| 0,50 – 2,50 | 300/500 V | |||
| Test Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 - 0,22 | 800 V | |||
| 0,22 – 1,00 | 1200 V | |||
| 1,50 – 2,50 | 2500 V | |||
| İzolasyon Direnci | >200MΩ.km | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3100120102 | 2x2x0,14 | 4,5 | 6,5 | 22 |
| 3100120103 | 3x2x0,14 | 5 | 8,5 | 30 |
| 3100120104 | 4x2x0,14 | 5,8 | 12 | 40 |
| 3100120105 | 5x2x0,14 | 6,2 | 15 | 45 |
| 3100120106 | 6x2x0,14 | 6,7 | 17 | 50 |
| 3100120108 | 8x2x0,14 | 7,5 | 23 | 65 |
| 3100120110 | 10x2x0,14 | 8,6 | 28 | 77 |
| 3100120202 | 2x2x0,22 | 5 | 9 | 28 |
| 3100120203 | 3x2x0,22 | 5,8 | 13 | 37 |
| 3100120204 | 4x2x0,22 | 6,5 | 17 | 47 |
| 3100120205 | 5x2x0,22 | 6,8 | 21,3 | 60 |
| 3100120206 | 6x2x0,22 | 7,6 | 26 | 68 |
| 3100120208 | 8x2x0,22 | 8,5 | 34 | 92 |
| 3100120210 | 10x2x0,22 | 9,3 | 45 | 110 |
| 3100120302 | 2x2x0,25 | 5,3 | 10 | 33 |
| 3100120303 | 3x2x0,25 | 6 | 15 | 41 |
| 3100120304 | 4x2x0,25 | 6,8 | 20 | 57 |
| 3100120305 | 5x2x0,25 | 7,1 | 25 | 66 |
| 3100120306 | 6x2x0,25 | 7,8 | 29,4 | 78 |
| 3100120308 | 8x2x0,25 | 8,8 | 40 | 95 |
| 3100120310 | 10x2x0,25 | 9,7 | 50 | 118 |
| 3100120402 | 2x2x0,34 | 5,7 | 13 | 38 |
| 3100120403 | 3x2x0,34 | 6,4 | 20 | 50 |
| 3100120404 | 4x2x0,34 | 7,8 | 26 | 68 |
| 3100120405 | 5x2x0,34 | 8,2 | 32,8 | 82 |
| 3100120406 | 6x2x0,34 | 9 | 38,8 | 96 |
| 3100120408 | 8x2x0,34 | 10 | 52,5 | 125 |
| 3100120410 | 10x2x0,34 | 11,4 | 65 | 160 |
| 3100120502 | 2x2x0,50 | 6,5 | 19 | 49 |
| 3100120503 | 3x2x0,50 | 7,5 | 28 | 67 |
| 3100120504 | 4x2x0,50 | 8,8 | 37 | 88 |
| 3100120505 | 5x2x0,50 | 9,2 | 46 | 108 |
| 3100120506 | 6x2x0,50 | 10,1 | 55 | 121 |
| 3100120508 | 8x2x0,50 | 11,2 | 73 | 164 |
| 3100120510 | 10x2x0,50 | 12,8 | 92 | 206 |
| 3100120802 | 2x2x0,75 | 7,3 | 26 | 65 |
| 3100120803 | 3x2x0,75 | 8,4 | 39 | 90 |
| 3100120804 | 4x2x0,75 | 9,7 | 52 | 115 |
| 3100120805 | 5x2x0,75 | 10,5 | 65 | 142 |
| 3100120806 | 6x2x0,75 | 11,6 | 78 | 170 |
| 3100120808 | 8x2x0,75 | 13 | 104 | 212 |
| 3100120810 | 10x2x0,75 | 14,6 | 130 | 270 |
| 3100121002 | 2x2x1,00 | 8,2 | 35 | 80 |
| 3100121003 | 3x2x1,00 | 9,5 | 53 | 115 |
| 3100121004 | 4x2x1,00 | 10,8 | 70 | 142 |
| 3100121005 | 5x2x1,00 | 12 | 88 | 178 |
| 3100121006 | 6x2x1,00 | 13 | 106 | 225 |
| 3100121008 | 8x2x1,00 | 14,5 | 140 | 282 |
| 3100121010 | 10x2x1,00 | 16 | 178 | 345 |
| 3100121502 | 2x2x1,50 | 9,6 | 52 | 110 |
| 3100121503 | 3x2x1,50 | 10,8 | 78 | 158 |
| 3100121504 | 4x2x1,50 | 12,5 | 103 | 202 |
| 3100121505 | 5x2x1,50 | 13 | 129 | 245 |
| 3100121506 | 6x2x1,50 | 15 | 156 | 290 |
| 3100121508 | 8x2x1,50 | 16,5 | 208 | 375 |
| 3100121510 | 10x2x1,50 | 19 | 262 | 475 |
| 3100122502 | 2x2x2,50 | 10 | 87 | 153 |
| 3100122503 | 3x2x2,50 | 11,9 | 132 | 222 |
| 3100122504 | 4x2x2,50 | 13,2 | 175 | 285 |
| 3100122505 | 5x2x2,50 | 14,8 | 220 | 356 |
| 3100122506 | 6x2x2,50 | 16 | 263 | 428 |
| 3100122508 | 8x2x2,50 | 19 | 352 | 570 |
| 3100122510 | 10x2x2,50 | 20,8 | 442 | 685 |
| 3100102502 | 2x2,50 | 7,9 | 42 | 81,5 |
| 3100102503 | 3x2,50 | 8,1 | 62,4 | 111 |
| 3100102504 | 4x2,50 | 9 | 83,8 | 142 |
| 3100102505 | 5x2,50 | 9,8 | 104,5 | 179 |
| 3100102506 | 6x2,50 | 11,4 | 125 | 211 |
| 3100102508 | 8x2,50 | 12 | 168,5 | 277 |
| 3100102510 | 10x2,50 | 13,8 | 211 | 338 |
| 3100102520 | 20x2,50 | 18,2 | 425 | 661 |
