LIHCH-CH
| Kullanım Alanları | |
|
İnsanların yoğun olarak bulunduğu ortamlarda Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. HFFR (Halogenfree flame retardant) özelliği ile yanma durumunda düşük duman yoğunluğu, insan sağlığına zarar verecek gazlar içermemesi ve alevin yayılmaması toplu yaşam alanlarında kullanılmasın da başlıca etkendir. Hem perlerde bulunan örgü ekran hemde genel örgü ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir. |
|

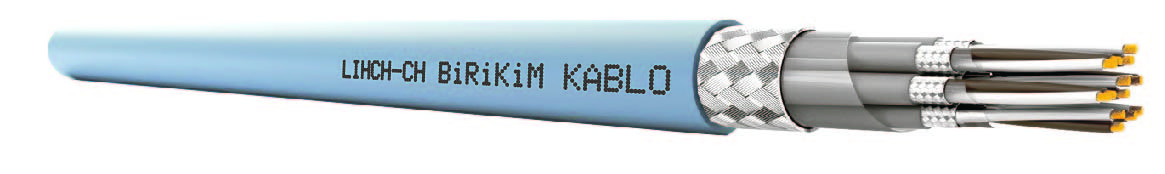

| Kablo Yapısı | |
| Referans Standartı | VDE 0812 |
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır |
| Yalıtkan | HFFR | EN 50290-2-26, VDE0207(HI2) |
| Renk Kodlaması | DIN 47100 |
| Büküm Şekli | Renk kodlamasına uygun katlar halinde |
| Ayırıcı Bant | Polyester Bant |
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü |
| Ara Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) |
| Ayırıcı Bant | Polyester Bant |
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü |
| Dış Kılıf | HFFR | EN 50290-2-27, VDE0207(HM2) |
| Kablo Rengi | RAL 7001 Gri |
| Teknik Özellikler | |
| İletken Direnci | |
| Kesit (mm2) | Ω/km (max.) |
| 0,14 | 148 |
| 0,22 | 96 |
| 0,25 | 79,9 |
| 0,34 | 53 |
| 0,5 | 38,9 |
| 0,75 | 26 |
| 1 | 19,5 |
| 1,5 | 13,3 |
| 2,5 | 7,98 |
| Çalışma Gerilimi | |
| Kesit (mm2) | Gerilim |
| 0,14 – 0,34 | 250 V |
| 0,50 – 2,50 | 300/500 V |
| Test Gerilimi | |
| Kesit (mm2) | Gerilim |
| 0,14 - 0,22 | 800 V |
| 0,22 – 1,00 | 1200 V |
| 1,50 – 2,50 | 2500 V |
| İzolasyon Direnc | >200MΩ.km |
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) |
| Min. Bükme Yarıçapı | 7,5 x kablo çapı |
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 |
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 |
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 |
