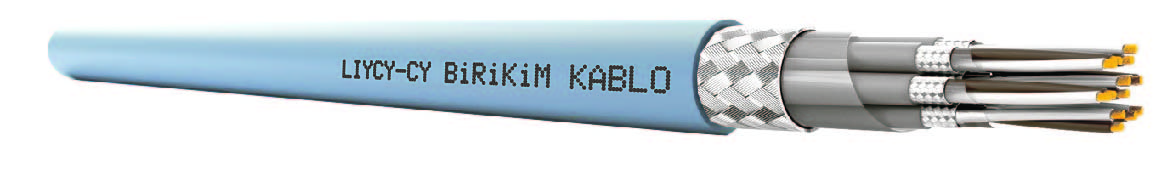

LIYCY-CY
| Kullanım Alanları | |||||
|
Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, ses stüdyoları, bina içi ses sistemleri, haberleşme sistemleri, güvenlik sistemleri ve elektronik cihazlar da kullanılır. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. Hem perlerde bulunan örgü ekran hemde genel örgü ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir. |
|||||
|
|
|||||
| Referans Standartı | VDE 0812 | ||||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | ||||
| Yalıtkan | PVC | EN 50290-2-21 (TI52), VDE0207(YI2) | ||||
| Renk Kodlaması | DIN 47100 | ||||
| Büküm Şekli | Renk kodlamasına uygun katlar halinde | ||||
| Ayırıcı Bant | Polyester Bant | ||||
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü | ||||
| Ara Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | ||||
| Ayırıcı Bant | Polyester Bant | ||||
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü | ||||
| Dış Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | ||||
| Kablo Rengi | RAL 7001 Gri | ||||
| Teknik Özellikler | |||||
| İletken Direnci | |||||
| Kesit (mm2) | Ω/km (max.) | ||||
| 0,14 | 148 | ||||
| 0,22 | 96 | ||||
| 0,25 | 79,9 | ||||
| 0,34 | 53 | ||||
| 0,5 | 38,9 | ||||
| 0,75 | 26 | ||||
| 1 | 19,5 | ||||
| 1,5 | 13,3 | ||||
| 2,5 | 7,98 | ||||
| Çalışma Gerilimi | |||||
| Kesit (mm2) | Gerilim | ||||
| 0,14 – 0,34 | 250 V | ||||
| 0,50 – 2,50 | 300/500 V | ||||
| Test Gerilimi | |||||
| Kesit (mm2) | Gerilim | ||||
| 0,14 - 0,22 | 800 V | ||||
| 0,22 – 1,00 | 1200 V | ||||
| 1,50 – 2,50 | 2500 V | ||||
| İzolasyon Direnci | >200MΩ.km | ||||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | ||||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | ||||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | ||||
