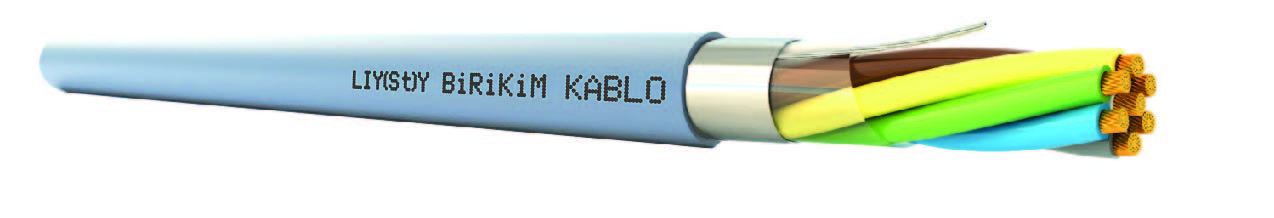

LIY(St)Y

LIY(St)Y LIY(St)Y

LIY(St)Y

Kalite Belgeleri

Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.

Kullanım Alanları

Esnek ve düşük bükülme yarıçapı sayesinde uygulamada kolaylık sağlar. Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, bina içi ses sistemleri, güvenlik sistemleri, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. Folyo ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir.

Kablo Yapısı
Referans Standartı VDE 0812
İletken IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır
Yalıtkan PVC | EN 50290-2-21 (TI52), VDE0207(YI2)
Renk Kodlaması DIN 47100 * LIY(ST)Y-OZ versiyon da siyah numaralı
Büküm Şekli Renk kodlamasına uygun katlar halinde
Toprak Teli Kalay kaplı elektrolitik tavlı bükülü bakır te
Ekran Polyester Bant, Alüminyum polyester bant 100% kapama
Dış Kılıf PVC | EN 50290-2-22 (TM52), VDE0207(YM2)
Kablo Rengi RAL 7001 Gri

Teknik Özellikler
İletken Direnci
 Kesit (mm2) Ω/km (max.)
0,14 148
0,22 96
0,25 79,9
0,34 53
0,5 38,9
0,75 26
1 19,5
1,5 13,3
2,5 7,98
Çalışma Gerilimi
Kesit (mm2) Gerilim
0,14  –  0,34 250 V
0,50  –  2,50 300/500 V
Test Gerilimi
Kesit (mm2) Gerilim
0,14  -   0,22 800 V
0,22  –  1,00 1200 V
1,50  –  2,50 2500 V
İzolasyon Direnci >200MΩ.km
Çalışma Sıcaklığı -30°C   –   +70°C (sabit)
Min. Bükme Yarıçapı 7,5 x  kablo çapı
Aleve Dayanım IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1

Ürün Kodu Damar Sayısı x Kesit (mm²) Kablo Çapı (mm ±%5) Bakır Ağırlığı (kg/km) Kablo Ağırlığı (kg/km)
3100300202 2x0,22 4 6,8 19
3100300203 3x0,22 4,1 9 22
3100300204 4x0,22 4,6 10,8 30
3100300205 5x0,22 5 13 38
3100300206 6x0,22 5,5 14,5 41
3100300208 8x0,22 6 16,5 54
3100300210 10x0,22 7 22 65
3100300220 20x0,22 9 45 115

3100300402 2x0,34 4,7 8,8 26
3100300403 3x0,34 5 12 32
3100300404 4x0,34 5,5 15,5 41
3100300405 5x0,34 6 18 50
3100300406 6x0,34 6,2 21 56
3100300408 8x0,34 7,3 27 70
3100300410 10x0,34 8,1 34 90
3100300420 20x0,34 11,2 68 165

3100300502 2x0,50 5,1 11,5 34
3100300503 3x0,50 5,4 16,5 40
3100300504 4x0,50 6 20,6 50
3100300505 5x0,50 6,6 25 58
3100300506 6x0,50 7,3 30 70
3100300508 8x0,50 8,2 38,5 90
3100300510 10x0,50 9 47 105
3100300520 20x0,50 12,7 96 220

3100300802 2x0,75 5,7 18 42
3100300803 3x0,75 6 24 51
3100300804 4x0,75 6,3 31 65
3100300805 5x0,75 7,2 37 78
3100300806 6x0,75 7,5 43,5 92
3100300808 8x0,75 8,8 57 112
3100300810 10x0,75 10 69 145
3100300820 20x0,75 14 135 278

3100301002 2x1,00 6,4 22 50
3100301003 3x1,00 6,6 30 63
3100301004 4x1,00 7,6 39 81
3100301005 5x1,00 8,2 47 95
3100301006 6x1,00 9 56 115
3100301008 8x1,00 10 72 148
3100301010 10x1,00 11,4 89,5 182
3100301020 20x1,00 16 180 372

3100301502 2x1,50 7,1 35 70
3100301503 3x1,50 7,5 47 91
3100301504 4x1,50 8,3 59 112
3100301505 5x1,50 9,2 74 136
3100301506 6x1,50 10,3 81 152
3100301508 8x1,50 11,2 104 195
3100301510 10x1,50 12,7 130 252
3100301520 20x1,50 18,2 260 500

3100302502 2x2,50 8 47 95
3100302503 3x2,50 8,1 68 122
3100302504 4x2,50 9 87 155
3100302505 5x2,50 10,1 110 190
3100302506 6x2,50 11,6 132 225
3100302508 8x2,50 12,2 173 285
3100302510 10x2,50 14 218 350
3100302520 20x2,50 19,2 437 700
