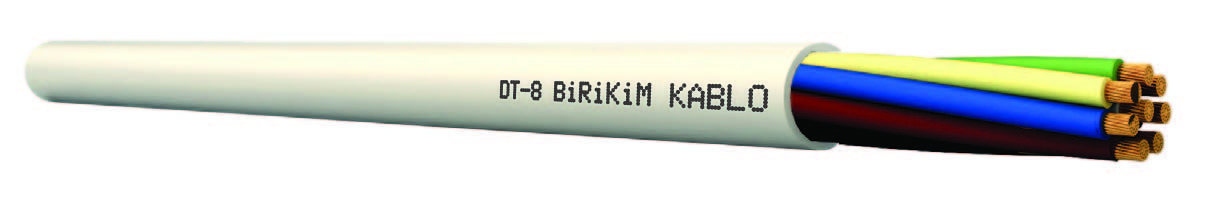

DİYAFON KABLOLARI
| Kullanım Alanları | ||||
|
Esnek ve düşük bükülme yarıçapı sayesinde uygulamada kolaylık sağlar. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. Elektronik kontrol sistemlerinde görüntü, ses ve sinyal iletiminde kullanılır.
|
||||
| Kablo Yapısı | ||||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | |||
| Yalıtkan | PVC | EN 50290-2-21 (TI52), VDE0207(YI2) | |||
| Büküm Şekli | Renk kodlamasına uygun katlar halinde | |||
| Outher sheath | PVC | |||
| Kablo Rengi | RAL 9003 beyaz | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm2) | Ω/km (max.) | |||
| 0,14 | 148 | |||
| 0,22 | 96 | |||
| 0,25 | 79,9 | |||
| İzalasyon Direnci | >200MΩ.km | |||
| Çalışma Voltajı | ||||
| Kesit (mm2) | Voltaj | |||
| 0,14 – 0,22 - 0,25 | 250 V | |||
| Test Voltajı | ||||
| Kesit (mm2) | Voltaj | |||
| 0,14 - 0,22 - 0,25 | 800 V | |||
| Çalışma Sıcaklıpı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x Kablo Çapı | |||
| Ürün Kodu | Ürün Tanımı | |||
| 3750000104 | DT-4 (4x0,14mm²) | |||
| 3750000106 | DT-6 (6x0,14mm²) | |||
| 3750000108 | DT-8 (8x0,14mm²) | |||
| 3750000112 | DT-12 (12x0,14mm²) | |||
| 3750000204 | DT-4 (4x0,22mm²) | |||
| 3750000206 | DT-6 (6x0,22mm²) | |||
| 3750000208 | DT-8 (8x0,22mm²) | |||
| 3750000212 | DT-12 (12x0,22mm²) | |||
| 3750000304 | DT-4 (4x0,25mm²) | |||
| 3750000306 | DT-6 (4x0,25mm²) | |||
| 3750000308 | DT-8 (4x0,25mm²) | |||
| 3750000312 | DT-12 (12x0,25mm²) | |||
