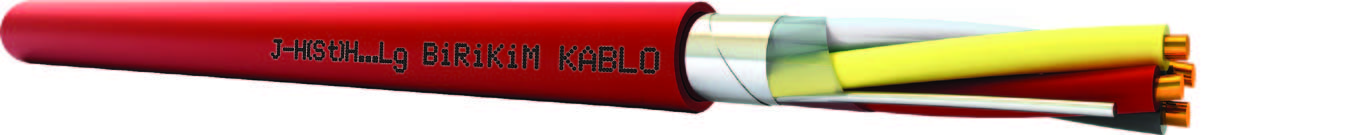

J-H(St)H…Lg
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
| Bina içi telefon santralleri, yangın algılama ve güvenlik sistemlerinin bağlantı ve dağıtımında kullanılır. Ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir. HFFR (Halogenfree flame retardant) özelliği ile yanma durumunda düşük duman yoğunluğu, insan sağlığına zarar verecek gazlar içermemesi ve alevin yayılmaması toplu yaşam alanlarında kullanılmasın da başlıca etkendir | ||||
| Kablo Yapısı | ||||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-1 Elektrolitik tavlı mono bakır | |||
| Yalıtkan | HFFR | EN 50290-2-26, VDE0207(HI2) | |||
| Renk Kodlaması | VDE 0815 | |||
| Büküm Şekli | Damarlar çiftler halinde ve tüm çiftler bir arada bükülür (2 çift yıldız dörtlü düzeninde bükülür) | |||
| Ayırıcı | Polyester bant | |||
| Ekran | Kalay kaplı elektrolitik tavlı mono toprak teli,Alüminyum polyester bant | |||
| Dış Kılıf | HFFR | EN 50290-2-27, VDE0207(HM2) | |||
| Dış Kılıf Rengi | RAL 3000 Kırmızı | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm) | Ω/km (max.) | |||
| 0,6 | 153 | |||
| 0,8 | 73,2 | |||
| 1,12 | 48,8 | |||
| 1,37 | 23 | |||
| 1,75 | 14,5 | |||
| İzolasyon Direnci | >100MΩ.km | |||
| Çalışma Gerilimi | 300 V | |||
| Test Gerilimi | 1000 V | |||
| Efektif Kapasite | 100 nF/km | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | |||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | |||
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3451000601 | 1x2x0,60 mm | 4,8 | 11 | 30 |
| 3451000602 | 2x2x0,60 mm | 5,8 | 16,5 | 42 |
| 3451000603 | 3x2x0,60 mm | 6,5 | 20 | 49 |
| 3451000604 | 4x2x0,60 mm | 7 | 26 | 61 |
| 3451000605 | 5x2x0,60 mm | 7,3 | 30 | 68 |
| 3451000608 | 8x2x0,60 mm | 8,2 | 48 | 93 |
| 3451000610 | 10x2x0,60 mm | 9,2 | 60 | 118 |
| 3451000620 | 20x2x0,60 mm | 12 | 112 | 192 |
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3451000801 | 1x2x0,80 mm | 6,3 | 14 | 42 |
| 3451000802 | 2x2x0,80 mm | 7,4 | 25 | 62 |
| 3451000803 | 3x2x0,80 mm | 8,6 | 35 | 83 |
| 3451000804 | 4x2x0,80 mm | 9,4 | 45 | 102 |
| 3451000805 | 5x2x0,80 mm | 10,2 | 49 | 110 |
| 3451000808 | 8x2x0,80 mm | 11,6 | 82 | 167 |
| 3451000810 | 10x2x0,80 mm | 13,8 | 105 | 215 |
| 3451000820 | 20x2x0,80 mm | 17,1 | 202 | 368 |
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3451001001 | 1x2x1,00 mm | 6,4 | 21,5 | 53 |
| 3451001002 | 2x2x1,00 mm | 8,2 | 35,5 | 76 |
| 3451001003 | 3x2x1,00 mm | 9,2 | 51 | 125 |
| 3451001004 | 4x2x1,00 mm | 11 | 66 | 152 |
| 3451001005 | 5x2x1,00 mm | 12,1 | 82 | 196 |
| 3451001008 | 8x2x1,00 mm | 13,8 | 125 | 268 |
| 3451001010 | 10x2x1,00 mm | 15 | 162 | 326 |
| 3451001020 | 20x2x1,00 mm | 22,2 | 332 | 638 |
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3451001101 | 1x2x1,00 mm² | 6,6 | 24 | 60 |
| 3451001102 | 2x2x1,00 mm² | 8,5 | 43 | 92 |
| 3451001103 | 3x2x1,00 mm² | 9,6 | 62 | 135 |
| 3451001104 | 4x2x1,00 mm² | 11,5 | 80 | 173 |
| 3451001105 | 5x2x1,00 mm² | 12,4 | 100 | 215 |
| 3451001108 | 8x2x1,00 mm² | 14,5 | 155 | 314 |
| 3451001110 | 10x2x1,00 mm² | 15,6 | 202 | 385 |
| 3451001120 | 20x2x1,00 mm² | 22,5 | 380 | 663 |
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3451001501 | 1x2x1,50 mm² | 8,4 | 36 | 70 |
| 3451001502 | 2x2x1,50 mm² | 9,6 | 68 | 120 |
| 3451001503 | 3x2x1,50 mm² | 11,4 | 92 | 180 |
| 3451001504 | 4x2x1,50 mm² | 13,1 | 125 | 210 |
| 3451001505 | 5x2x1,50 mm² | 14,2 | 148 | 305 |
| 3451001508 | 8x2x1,50 mm² | 18,5 | 236 | 418 |
| 3451001510 | 10x2x1,50 mm² | 20,6 | 288 | 500 |
| 3451001520 | 20x2x1,50 mm² | 25,2 | 560 | 925 |
