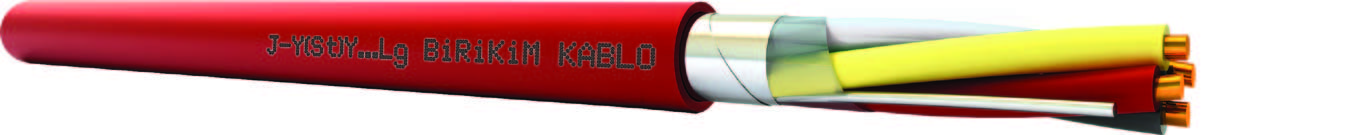

J-Y(St)Y…Lg
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
| Kullanım Bina içi telefon santralleri, yangın algılama ve güvenlik sistemlerinin bağlantı ve dağıtımında kullanılır. Ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir. | ||||
| Kablo Yapısı | ||||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-1 Elektrolitik tavlı mono bakır | |||
| Yalıtkan | PVC | EN 50290-2-21, VDE0207(YI1) | |||
| Renk Kodlaması | VDE 0815 | |||
| Büküm Şekli | Damarlar çiftler halinde ve tüm çiftler bir arada bükülür (2 çift yıldız dörtlü düzeninde bükülür) | |||
| Ayırıcı | Polyester bant | |||
| Ekran | Kalay kaplı elektrolitik tavlı mono toprak teli,Alüminyum polyester bant | |||
| Dış Kılıf | PVC | EN 50290-2-22 , VDE0207(YM1) | |||
| Dış Kılıf Rengi | RAL 3000 Kırmızı | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm) | Ω/km (max.) | |||
| 0,6 | 153 | |||
| 0,8 | 73,2 | |||
| 1,12 | 48,8 | |||
| 1,37 | 23 | |||
| 1,75 | 14,5 | |||
| İzolasyon Direnc | >100MΩ.km | |||
| Çalışma Gerilimi | 300 V | |||
| Test Gerilimi | 1000 V | |||
| Efektif Kapasite | 100 nF/km | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3450000601 | 1x2x0,60 mm | 4,3 | 7,8 | 26 |
| 3450000602 | 2x2x0,60 mm | 5,3 | 13,2 | 37 |
| 3450000603 | 3x2x0,60 mm | 6 | 17 | 45 |
| 3450000604 | 4x2x0,60 mm | 6,5 | 23 | 55 |
| 3450000605 | 5x2x0,60 mm | 6,7 | 27 | 62 |
| 3450000608 | 8x2x0,60 mm | 7,7 | 44 | 86 |
| 3450000610 | 10x2x0,60 mm | 8,6 | 56 | 110 |
| 3450000620 | 20x2x0,60 mm | 11,2 | 108 | 185 |
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3450000801 | 1x2x0,80 mm | 5,8 | 11 | 38 |
| 3450000802 | 2x2x0,80 mm | 6,8 | 21 | 57 |
| 3450000803 | 3x2x0,80 mm | 8,1 | 30,5 | 78 |
| 3450000804 | 4x2x0,80 mm | 8,9 | 41 | 97 |
| 3450000805 | 5x2x0,80 mm | 9,7 | 47 | 105 |
| 3450000808 | 8x2x0,80 mm | 11 | 79 | 162 |
| 3450000810 | 10x2x0,80 mm | 13,1 | 100 | 210 |
| 3450000820 | 20x2x0,80 mm | 16,5 | 197 | 360 |
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3450001001 | 1x2x1,00 mm | 6 | 18,5 | 49 |
| 3450001002 | 2x2x1,00 mm | 7,8 | 32,8 | 72 |
| 3450001003 | 3x2x1,00 mm | 8,8 | 47 | 120 |
| 3450001004 | 4x2x1,00 mm | 10,6 | 62 | 145 |
| 3450001005 | 5x2x1,00 mm | 11,7 | 77 | 190 |
| 3450001008 | 8x2x1,00 mm | 13,3 | 121 | 262 |
| 3450001010 | 10x2x1,00 mm | 14,6 | 158 | 320 |
| 3450001020 | 20x2x1,00 mm | 21,7 | 327 | 630 |
| Ürün Kodu | Number of Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3450001101 | 1x2x1,00 mm² | 6,2 | 21 | 56 |
| 3450001102 | 2x2x1,00 mm² | 8 | 39 | 88 |
| 3450001103 | 3x2x1,00 mm² | 9,1 | 58 | 128 |
| 3450001104 | 4x2x1,00 mm² | 11 | 76 | 168 |
| 3450001105 | 5x2x1,00 mm² | 12 | 95 | 208 |
| 3450001108 | 8x2x1,00 mm² | 14,1 | 150 | 307 |
| 3450001110 | 10x2x1,00 mm² | 15 | 195 | 378 |
| 3450001120 | 20x2x1,00 mm² | 22 | 375 | 655 |
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3450001501 | 1x2x1,50 mm² | 8 | 33 | 65 |
| 3450001502 | 2x2x1,50 mm² | 9,2 | 65 | 115 |
| 3450001503 | 3x2x1,50 mm² | 10,9 | 88 | 175 |
| 3450001504 | 4x2x1,50 mm² | 12,7 | 120 | 205 |
| 3450001505 | 5x2x1,50 mm² | 13,8 | 143 | 295 |
| 3450001508 | 8x2x1,50 mm² | 18 | 232 | 410 |
| 3450001510 | 10x2x1,50 mm² | 20 | 283 | 490 |
| 3450001520 | 20x2x1,50 mm² | 24,8 | 555 | 915 |
