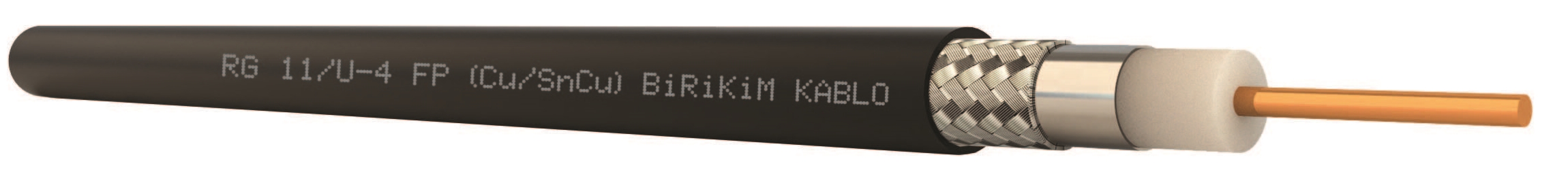

RG 11/U-4 FP (Cu/SnCu)
| Kullanım Alanları | ||||
|
Dış ortam ve yeraltı CATV, kablolu tv, uydu ve merkezi yayın sistemlerinin bağlantı ve dağıtımında kullanılır. |
||||
| Kablo Yapısı | ||||
| İletken | 1,63 mm Elektrolitik tavlı mono bakır | |||
| Yalıtkan | 7,10 mm Fiziksel Köpüklü Polietilen | |||
| Folyo ekran | Alüminyum Polyester Bant | |||
| Örgü ekran | Kalaylı bakır telden örgü | |||
| Dış Kılıf | 10,00 mm PE | EN 50290-2-24 | |||
| Kablo Rengi | RAL 9005 Siyah | |||
| Teknik Özellikler | ||||
| Empedans | 75 Ω | |||
| Efektif Kapasite | 54 pF/m | |||
| İletken Direnci | 8,8 Ω/km(max.) | |||
| İzolasyon Direnci | >2000MΩ.km | |||
| Çalışma Gerilimi | 2 kV (max.) | |||
| Test Gerilimi | 5 kV | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 20 x kablo çapı | |||
| Kablo Ağırlığı | 85 (kg/km) | |||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | |||
| Halojen Gazı Tayini | IEC 60754-1 ,EN 50267-2 | |||
| Zayıflamalar | ||||
| Frekans (MHz) | (dB/100m) | |||
| 230 | 6,5 | |||
| 470 | 9,5 | |||
| 860 | 14 | |||
| 1000 | 16 | |||
| 1500 | 21 | |||
| 2000 | 24 | |||
| 2400 | 26,5 | |||
| 3000 | 31 | |||
| Geri Dönüş Kaybı | ||||
| Frekans (MHz) | (dB/100m) | |||
| 5-470 | 25 | |||
| 470-862 | 22 | |||
| 862-1000 | 19 | |||
| Standart Ambalaj | 500 m Kontrplak Makara | |||
| 1000 m Kontrplak Makara | ||||
