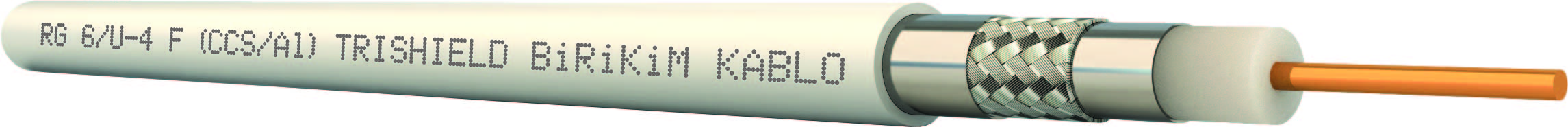

RG 6/U-4 F TRİSHİELD (Ccs/Al)
| Kullanım Alanları | ||||
|
Bina içi CATV, kablolu tv, uydu ve merkezi yayın sistemlerinin bağlantı ve dağıtımında kullanılır. |
||||
| Kablo Yapısı | ||||
| İletken | 1,02 mm Bakır kaplı çelik te | |||
| Yalıtkan | 4,60 mm Fiziksel Köpüklü Polietilen | |||
| 1. Folyo ekran | Alüminyum Polyester Bant | |||
| Örgü ekran | Alüminyum telden örgü | |||
| 2. Folyo ekran | Alüminyum Polyester Bant | |||
| Dış Kılıf | 7,00 mm PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 9003 Beyaz | |||
| Teknik Özellikler | ||||
| Empedans | 75 Ω | |||
| Efektif Kapasite | 54 pF/m | |||
| İletken Direnci | 105 Ω/km(max.) | |||
| İzolasyon Direnci | >2000MΩ.km | |||
| Çalışma Gerilimi | 1,3 kV (max.) | |||
| Test Gerilimi | 3 kV | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 10 x kablo çapı | |||
| Kablo Ağırlığı | 43 (kg/km) | |||
| Zayıflamalar | ||||
| Frekans (MHz) | (dB/100m) | |||
| 230 | 12 | |||
| 470 | 17 | |||
| 860 | 23 | |||
| 1000 | 25 | |||
| 1500 | 30 | |||
| 2000 | 38 | |||
| 2400 | 40 | |||
| 3000 | 43 | |||
| Geri Dönüş Kaybı | ||||
| Frekans (MHz) | (dB/100m) | |||
| 5-470 | 23 | |||
| 470-862 | 20 | |||
| 862-1000 | 18 | |||
| Standart Ambalaj | ||||
| Standart Ambalaj | 100 m Kangal / PVC Makara | |||
| 300 m Kontrplak Makara | ||||
| 500 m Kontrplak Makara | ||||
| 1000 m Kontrplak Makara | ||||
