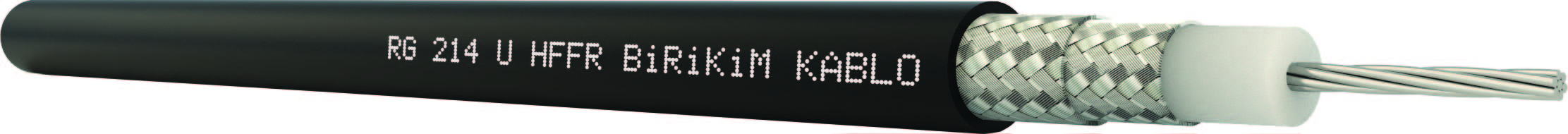

RG 214 U LSZH
Kullanım Alanları | ||||
Telsiz ve haberleşme sistemlerinin bağlantı ve dağıtımında kullanılır. HFFR (Halogenfree flame retardant) özelliği ile yanma durumunda düşük duman yoğunluğu, insan sağlığına zarar verecek gazlar içermemesi ve alevin yayılmaması toplu yaşam alanlarında kullanılmasın da başlıca etkendir. |
||||
Kablo Yapısı | ||||
İletken | 7x0,75 mm Gümüş kaplı elektrolitik tavlı bakır | |||
Yalıtkan | 7,25 mm Solid Polietilen | |||
1.Ekran | Gümüş kaplı bakır telden örgü | |||
2.Ekran | Gümüş kaplı bakır telden örgü | |||
Dış Kılıf | 10,80 mm HFFR | EN 50290-2-27, VDE0207(HM2) | |||
Kablo Reng | RAL 9005 Siyah | |||
Teknik Özellikler | ||||
Empedans | 50 Ω | |||
Efektif Kapasite | 100 pF/m | |||
İletken Direnc | 6 Ω/km(max.) | |||
İzolasyon Direnc | >2000MΩ.km | |||
Çalışma Gerilimi | 5 kV (max.) | |||
Test Gerilim | 10 kV | |||
Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
Min. Bükme Yarıçapı | 20 x kablo çap | |||
Kablo Ağırlığı | 200 (kg/km) | |||
Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | |||
Halojen Gazı Tayini | IEC 60754-1 ,EN 50267-2 | |||
Zayıflamalar | ||||
Frekans (MHz) | (dB/100m) | |||
100 | 6,2 | |||
200 | 8,8 | |||
400 | 13,5 | |||
600 | 17 | |||
800 | 20,5 | |||
1000 | 24 | |||
Standart Ambalaj | ||||
Standard Packing | 100 m Kontrplak Makara | |||
500 m Tahta Makara | ||||
1000 m Tahta Makara |
