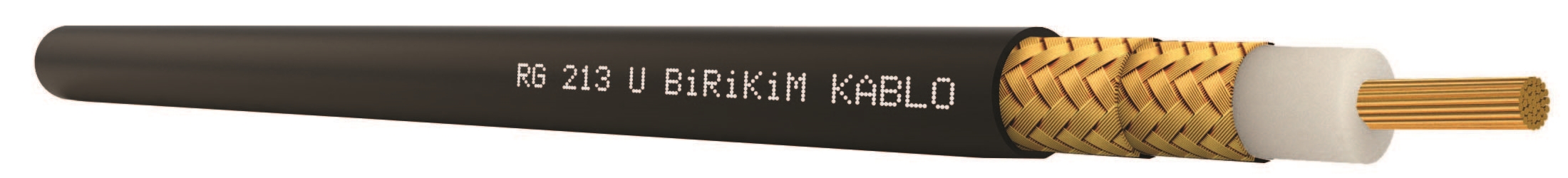

RG 213 U
| Kullanım Alanları | ||||
|
Telsiz ve haberleşme sistemlerinin bağlantı ve dağıtımında kullanılır |
||||
| Kablo Yapısı | ||||
| İletken | 7x0,75 mm Elektrolitik tavlı bakır | |||
| Yalıtkan | 7,25 mm Solid Polietilen | |||
| Ekran | Elektrolitik tavlı bakır tel den örgü | |||
| Dış Kılıf | 10,20 mm PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 9005 Siyah | |||
| Teknik Özellikler | ||||
| Empedans | 50 Ω | |||
| Efektif Kapasite | 100 pF/m | |||
| İletken Direnci | 6 Ω/km(max.) | |||
| İzolasyon Direnc | >2000MΩ.km | |||
| Çalışma Gerilimi | 5 kV (max.) | |||
| Test Gerilimi | 10 kV | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 10 x kablo çapı | |||
| Kablo Ağırlığı | 160 (kg/km) | |||
| Zayıflamalar | ||||
| Frekans (MHz) | (dB/100m) | |||
| 100 | 7 | |||
| 200 | 9,4 | |||
| 400 | 14,5 | |||
| 600 | 19 | |||
| 800 | 23 | |||
| 1000 | 25 | |||
| Standart Ambalaj | ||||
| Standart Ambalaj | 100 m Kontrplak Makara | |||
| 500 m Tahta Makara | ||||
| 1000 m Tahta Makara | ||||
