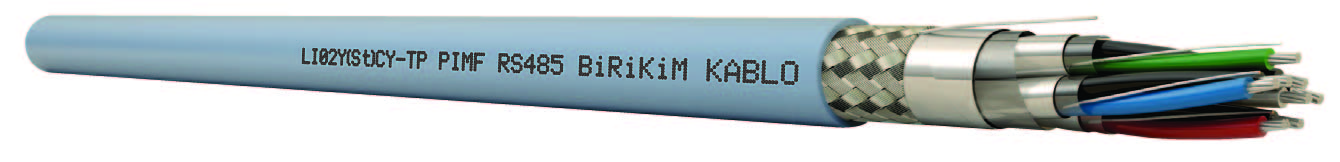

LI02Y(St)CY-TP PiMF RS 485
| Kullanım Alanları | |||
| Elektronik kontrol sistemlerinde veri ve bilgi iletişiminde kullanılırlar. | |||
| Kablo Yapısı | |||
| İletken | Kalay kaplı elektrolitik tavlı bükülü bakır | ||
| Yalıtkan | FOAM SKIN PE | EN 50290-2-23 | ||
| Renk Kodlaması | Siyah/kırmızı – siyah/beyaz – siyah/yeşil –siyah/mavi | ||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar | ||
| Ayırıcı Bant | Polyester bant | ||
| Bireysel Ekran | Alüminyum polyester bant 100% kapama, Kalay kaplı elektrolitik tavlı toprak teli | ||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar katlar halinde | ||
| Ayırıcı Bant | Polyester bant | ||
| Folyo Ekran | Alüminyum polyester bant 100% kapama, Kalay kaplı elektrolitik tavlı toprak teli | ||
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü | ||
| Dış Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | ||
| Kablo Rengi | RAL 7001 Gri | ||
| Teknik Özellikler | |||
| Kesit (mm2) Ω/km (max.) | |||
| Çevrim direnci | 0,22mm² 186 | ||
| 0,34mm² 115 | |||
| 0,50mm² 78 | |||
| Efektif Kapasite | 46 pF/m | ||
| Empedans | 120±15 Ω | ||
| İzolasyon Direnci | >2000MΩ.km | ||
| Çalışma Gerilimi | 250 V | ||
| Test Gerilimi | 1,2 kV | ||
| Çalışma Sıcaklığı | -30°C – +70°C / (sabit) | ||
| Min. Bükme Yarıçapı | 10 x kablo çapı | ||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | ||
