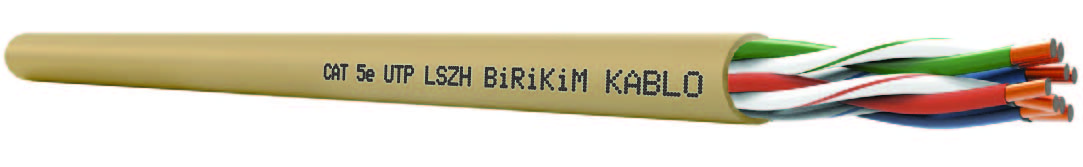

CAT 5e UTP LSZH
| Kullanım Alanları | |||
| CAT 5 kablolar 155 Mbit/Sn hıza kadar analog ve dijital iletişim sistemlerinde kullanılırlar. ISDN,10 Base-T Ethernet, 100 Base-T Ethernet, 1000 Base-T Ethernet, TP-PMD/TP-DDI, ATM sistemlerini destekler. HFFR (Halogenfree flame retardant) özelliği ile yanma durumunda düşük duman yoğunluğu, insan sağlığına zarar verecek gazlar içermemesi ve alevin yayılmaması toplu yaşam alanlarında kullanılmasın da başlıca etkendir. | |||
| Kablo Yapısı | |||
| İletken | AWG 24 Elektrolitik tavlı mono bakır | ||
| Yalıtkan | PE | EN 50290-2-23, VDE0207 | ||
| Renk Kodlaması | EIA/TIA568.B2 | ||
|
Büküm Şekli |
Renk kodlamasına uygun ikilenmiş damarlar sırasıyla bükülür | ||
| Dış Kılıf | 5,10 mm HFFR | EN 50290-2-27, VDE0207(HM2) | ||
| Kablo Rengi | RAL 7032 Gri | ||
| Teknik Özellikler | |||
| Empedans | 100±15 Ω | ||
| Efektif Kapasite | 48 pF/m | ||
| Çalışma Sıcaklığı | -30°C – +70°C / (sabit) | ||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | ||
| Kablo Ağırlığı | 34 (kg/km) | ||
| Standart Ambalaj | 305 m Karton kutu | ||
| 305 m Kontrplak Makara | |||
| 500 m Kontrplak Makara | |||
| Çevrim Direnci | 180 Ω/km(max.) | ||
| İzolasyon Direnci | >2000MΩ.km | ||
| Çalışma Gerilimi | 250 V | ||
| Test Gerilimi | 1,2 kV | ||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | ||
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 | ||
| Elektriksel Özellikler | |||
| Frekans | Zayıflamalar | NEXT | Geri Dönüş Kaybı |
| (MHz) | (dB/100m) Max. | (dB/100m) Min. | (dB/100m) Min. |
| 1 | 2 | 68,3 | 20 |
| 4 | 4 | 59,3 | 23 |
| 10 | 6,5 | 53,3 | 25 |
| 16 | 8 | 50,3 | 25 |
| 20 | 9 | 48 | 25 |
| 25 | 10,2 | 47,3 | 24 |
| 31,25 | 11 | 45,9 | 22 |
| 62,5 | 16,5 | 41,4 | 20 |
| 100 | 21 | 38,3 | 19 |
| 155 | 25,5 | 36,5 | 18 |
