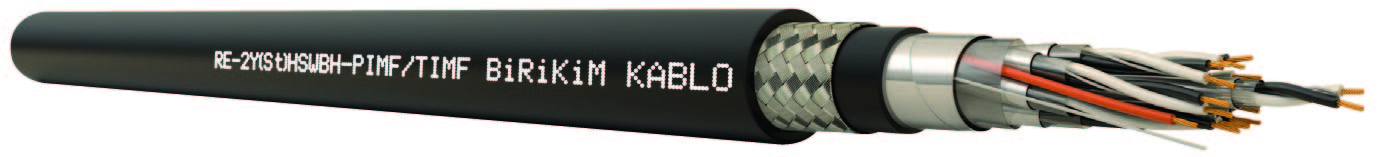

RE-2Y(St)HSWBH-PiMF-TİMF
| Kullanım Alanları | ||||
|
Kimya, petrokimya, petrol, doğalgaz enerji tesislerinde veri işleme ve kontrol sistemlerinde analog ve dijital sinyal iletiminde kullanılır. |
||||
| Kablo Yapısı | ||||
| Referans Standard | EN 50288-7 | |||
| İletken | Elektrolitik bükülü tavlı bakır tel (IEC 60228, Sınıf 2) | |||
| Yalıtkan | PE | EN 50290-2-23 | |||
| Renk Kodlaması | İkili siyah-beyaz numaralı / Üçlü siyah-beyaz-kırmızı numaralı | |||
| Bireysel Toprak Teli | Kalay kaplı elektrolitik tavlı mono bakır tel | |||
| Bireysel ekran | Polyester Bant, Alüminyum polyester bant 100% kapama | |||
|
Büküm Şekli |
Two cores twisted in pair and pairs stranded together | |||
| Genel Ekran | Polyester Bant, Alüminyum polyester bant 100% kapama | |||
| Toprak Teli | Kalay kaplı elektrolitik tavlı bükülü bakır tel | |||
| Arakılıf | HFFR | EN 50290-2-27 | |||
| Zırh | Galvanizli çelik tellerden örgü | |||
| Dış Kılıf | HFFR | EN 50290-2-27 | |||
| Dış Kılıf Rengi | RAL 5015 Mavi / RAL 9005 Siyah | |||
| Teknik Özellikler | ||||
| Efektif Kapasite(800 MHz) | 150(pF/m) | |||
| Kapasite Dengesizliği | 500 pF/ 500 m | |||
| İzolasyon Direnci | >5000MΩ.km | |||
| İletken Direnci | ||||
| Kesit (mm2) | İletken Direnci Ω/km (max.) | L/R Oranı (µH/Ω) | ||
| 0,5 | 36 | 25 | ||
| 0,75 | 24,5 | 25 | ||
| 1 | 18,1 | 25 | ||
| 1,3 | 14,2 | 40 | ||
| 1,5 | 12,1 | 40 | ||
| 2,5 | 7,41 | 60 | ||
| Çalışma Gerilimi | 300/500 V | |||
| Test Gerilimi | 2000 V | |||
| Çalışma Sıcaklığı | -30°C – +90°C (Sabit) | |||
| Min. Bükme Yarıçapı | 10 x kablo çapı | |||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | |||
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 | |||
| Yağa dayanım | ICEA S-82-552 | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 IEC 60332-3-24 , EN 60332-3-24 |
|||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 33112110504 | 2x2x0,50 | 12,2 | 35 | 227 |
| 33112110508 | 4x2x0,50 | 13,8 | 59 | 290 |
| 33112110516 | 8x2x0,50 | 16,8 | 107 | 445 |
| 33112110520 | 10x2x0,50 | 19,4 | 132 | 558 |
| 33112110524 | 12x2x0,50 | 20,6 | 156 | 630 |
| 33112110532 | 16x2x0,50 | 23 | 204 | 800 |
| 33112110540 | 20x2x0,50 | 24,1 | 254 | 960 |
| 33112110548 | 24x2x0,50 | 27,6 | 304 | 1100 |
| 33112110804 | 2x2x0,75 | 13 | 46 | 252 |
| 33112110808 | 4x2x0,75 | 14,8 | 80 | 350 |
| 33112110816 | 8x2x0,75 | 17,8 | 150 | 525 |
| 33112110820 | 10x2x0,75 | 21,2 | 182 | 640 |
| 33112110824 | 12x2x0,75 | 22,3 | 216 | 785 |
| 33112110832 | 16x2x0,75 | 24,9 | 284 | 910 |
| 33112110840 | 20x2x0,75 | 26,8 | 352 | 1040 |
| 33112110848 | 24x2x0,75 | 29,4 | 420 | 1260 |
| 33112111004 | 2x2x1,0 | 14 | 56 | 278 |
| 33112111008 | 4x2x1,0 | 16,1 | 100 | 405 |
| 33112111016 | 8x2x1,0 | 20,2 | 188 | 600 |
| 33112111020 | 10x2x1,0 | 22,7 | 232 | 765 |
| 33112111024 | 12x2x1,0 | 23,8 | 275 | 860 |
| 33112111032 | 16x2x1,0 | 27 | 363 | 1040 |
| 33112111040 | 20x2x1,0 | 29,2 | 450 | 1205 |
| 33112111048 | 24x2x1,0 | 31,3 | 536 | 1510 |
| 33112111304 | 2x2x1,3 | 14,9 | 70 | 330 |
| 33112111308 | 4x2x1,3 | 17,6 | 136 | 455 |
| 33112111316 | 8x2x1,3 | 22 | 262 | 740 |
| 33112111320 | 10x2x1,3 | 24,9 | 320 | 895 |
| 33112111324 | 12x2x1,3 | 26,6 | 378 | 1080 |
| 33112111332 | 16x2x1,3 | 29 | 498 | 1280 |
| 33112111340 | 20x2x1,3 | 32,9 | 620 | 1580 |
| 33112111348 | 24x2x1,3 | 35,6 | 742 | 1900 |
| 33112111504 | 2x2x1,5 | 15,8 | 80 | 349 |
| 33112111508 | 4x2x1,5 | 18,6 | 140 | 500 |
| 33112111516 | 8x2x1,5 | 23,3 | 266 | 820 |
| 33112111520 | 10x2x1,5 | 25,4 | 322 | 960 |
| 33112111524 | 12x2x1,5 | 27,3 | 390 | 1080 |
| 33112111532 | 16x2x1,5 | 30,9 | 516 | 1410 |
| 33112111540 | 20x2x1,5 | 33,8 | 638 | 1635 |
| 33112111548 | 24x2x1,5 | 37,3 | 764 | 2040 |
