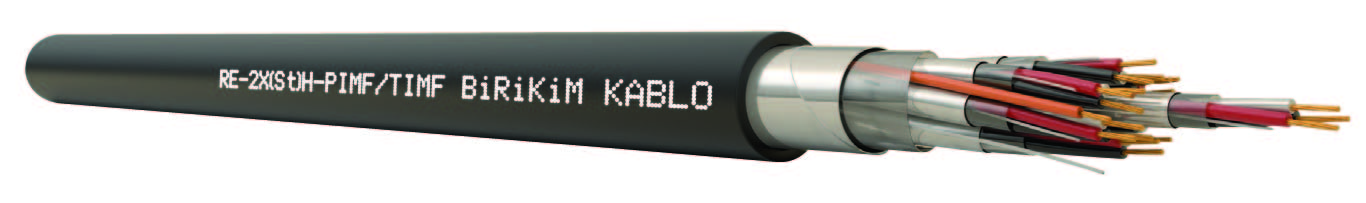

RE-2X(St)H-PiMF-TİMF
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
|
Kimya, petrokimya, petrol, doğalgaz enerji tesislerinde veri işleme ve kontrol sistemlerinde analog ve dijital sinyal iletiminde kullanılır. |
||||
| Kablo Yapısı | ||||
| Referans Standard | EN 50288-7 | |||
| İletken | Elektrolitik bükülü tavlı bakır tel (IEC 60228, Sınıf 2) | |||
| Yalıtkan | XLPE | EN 50290-2-29 | |||
| Renk Kodlaması | İkili siyah-beyaz numaralı / Üçlü siyah-beyaz-kırmızı numaralı | |||
| Toprak teli (Bireysel ) | Kalay kaplı elektrolitik tavlı mono bakır tel | |||
| Bireysel Ekran | Polyester Bant, Alüminyum polyester bant 100% kapama | |||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar katlar halinde | |||
| Ekran | Polyester Bant, Alüminyum polyester bant 100% kapama | |||
| Toprak Teli (Genel) | Kalay kaplı elektrolitik tavlı bükülü bakır tel | |||
| Dış Kılıf | HFFR | EN 50290-2-27 | |||
| Dış Kılıf Rengi | RAL 5015 Mavi , RAL 9005 Siyah | |||
| Specifications | ||||
| Efektif Kapasite (800 MHz) | 150(pF/m) | |||
| Kapasite Dengesizliği | 500 pF/ 500 m | |||
| İzolasyon Direnci | >5000MΩ.km | |||
| İletken Direnci | ||||
| Kesit (mm2) | İletken Direnci Ω/km (max.) | L/R Oranı (µH/Ω) | ||
| 0,5 | 36 | 25 | ||
| 0,75 | 24,5 | 25 | ||
| 1 | 18,1 | 25 | ||
| 1,3 | 14,2 | 40 | ||
| 1,5 | 12,1 | 40 | ||
| 2,5 | 7,41 | 60 | ||
| Çalışma Gerilimi | 300/500 V | |||
| Test Gerilimi | 2000 V | |||
| Çalışma Sıcaklığı | -30°C – +90°C (Sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x Kablo Çapı | |||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | |||
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 | |||
| Yağa dayanım | ICEA S-82-552 | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 IEC 60332-3-24 , EN 60332-3-24 |
|||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 33102110504 | 2x2x0,50 | 8,3 | 35 | 87 |
| 33102110508 | 4x2x0,50 | 10,1 | 59 | 130 |
| 33102110516 | 8x2x0,50 | 13 | 107 | 228 |
| 33102110520 | 10x2x0,50 | 14,7 | 132 | 280 |
| 33102110524 | 12x2x0,50 | 15,65 | 156 | 325 |
| 33102110532 | 16x2x0,50 | 17,6 | 204 | 422 |
| 33102110540 | 20x2x0,50 | 19,2 | 254 | 510 |
| 33102110548 | 24x2x0,50 | 21,5 | 304 | 615 |
| 33102110804 | 2x2x0,75 | 9,1 | 46 | 105 |
| 33102110808 | 4x2x0,75 | 11 | 80 | 170 |
| 33102110816 | 8x2x0,75 | 14,2 | 150 | 294 |
| 33102110820 | 10x2x0,75 | 16,5 | 182 | 363 |
| 33102110824 | 12x2x0,75 | 18,1 | 216 | 435 |
| 33102110832 | 16x2x0,75 | 19,6 | 284 | 542 |
| 33102110840 | 20x2x0,75 | 21,2 | 352 | 658 |
| 33102110848 | 24x2x0,75 | 23,8 | 420 | 782 |
| 33102111004 | 2x2x1,0 | 9,6 | 56 | 120 |
| 33102111008 | 4x2x1,0 | 11,9 | 100 | 198 |
| 33102111016 | 8x2x1,0 | 15,2 | 188 | 346 |
| 33102111020 | 10x2x1,0 | 17,6 | 232 | 428 |
| 33102111024 | 12x2x1,0 | 18,8 | 275 | 505 |
| 33102111032 | 16x2x1,0 | 21,2 | 363 | 655 |
| 33102111040 | 20x2x1,0 | 24,9 | 450 | 810 |
| 33102111048 | 24x2x1,0 | 26,7 | 536 | 960 |
| 33102111304 | 2x2x1,3 | 11,1 | 70 | 154 |
| 33102111308 | 4x2x1,3 | 13,8 | 136 | 248 |
| 33102111316 | 8x2x1,3 | 17,4 | 262 | 455 |
| 33102111320 | 10x2x1,3 | 20,1 | 320 | 565 |
| 33102111324 | 12x2x1,3 | 21,2 | 378 | 662 |
| 33102111332 | 16x2x1,3 | 24 | 498 | 855 |
| 33102111340 | 20x2x1,3 | 27,1 | 620 | 1040 |
| 33102111348 | 24x2x1,3 | 29,6 | 742 | 1260 |
| 33102111504 | 2x2x1,5 | 11,3 | 80 | 160 |
| 33102111508 | 4x2x1,5 | 14 | 140 | 262 |
| 33102111516 | 8x2x1,5 | 18,2 | 266 | 472 |
| 33102111520 | 10x2x1,5 | 20,8 | 322 | 582 |
| 33102111524 | 12x2x1,5 | 22 | 390 | 685 |
| 33102111532 | 16x2x1,5 | 24,6 | 516 | 880 |
| 33102111540 | 20x2x1,5 | 27,1 | 638 | 1090 |
| 33102111548 | 24x2x1,5 | 30,8 | 764 | 1305 |
| 33102112504 | 2x2x2,5 | 13,3 | 132 | 238 |
| 33102112508 | 4x2x2,5 | 15,9 | 236 | 390 |
| 33102112516 | 8x2x2,5 | 20,65 | 440 | 700 |
| 33102112520 | 10x2x2,5 | 24,2 | 542 | 870 |
| 33102112524 | 12x2x2,5 | 25,75 | 640 | 1035 |
| 33102112532 | 16x2x2,5 | 28,3 | 845 | 1330 |
| 33102112540 | 20x2x2,5 | 30,45 | 1.046 | 1680 |
| 33102112548 | 24x2x2,5 | 36,3 | 1.250 | 1985 |
