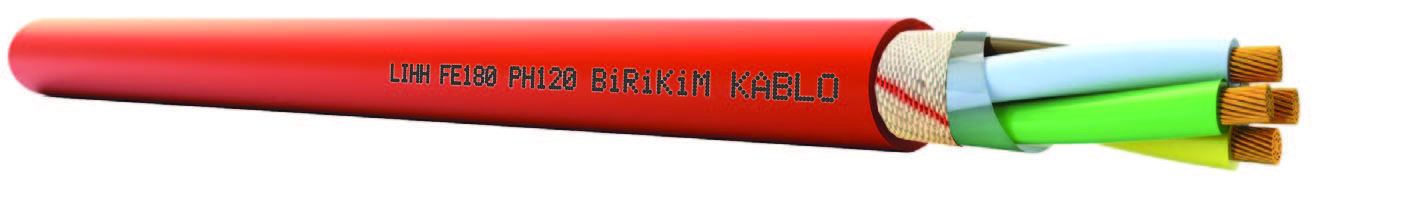

LIHH FE180 PH120
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
|
İnsanların yoğun olarak bulunduğu ortamlarda Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. HFFR (Halogenfree flame retardant) özelliği ile yanma durumunda düşük duman yoğunluğu, insan sağlığına zarar verecek gazlar içermemesi ve alevin yayılmaması toplu yaşam alanlarında kullanılmasın da başlıca etkendir. Alev altında IEC 60331-21 standardına göre 180 dakika, EN50200 standardına görede 120 dakika boyunca akım sürekliliğini yerine getirirler. |
||||
| Kablo Yapısı | ||||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | |||
| Yalıtkan | Çapraz bağlı elastomer silikon izole BS EN 50363-1, HD 22.1 S4(EI2) | |||
| Renk Kodlaması | DIN 47100 | |||
| Büküm Şekli | Renk kodlamasına uygun katlar halinde | |||
| Ayırıcı Bant | Polyester Bant | |||
| Alev Bariyeri | Fiberglass tape Cam Elyaf Bant | |||
| Dış Kılıf | HFFR | EN 50290-2-27, VDE0207(HM2) | |||
| Kablo Rengi | RAL 2004 Turuncu | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm2) | Ω/km (max.) | |||
| 0,75 | 26 | |||
| 1,0 | 19,5 | |||
| 1,5 | 13,3 | |||
| 2,5 | 7,98 | |||
| İzolasyon Direnci | >200MΩ.km | |||
| Çalışma Gerilimi | 300/500 V | |||
| Test Gerilimi | 1000 V | |||
| Çalışma Sıcaklığı | -30°C – +90°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | |||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | |||
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 | |||
| Akım Sürekliliği Testi FE180 | IEC 60331-21 | |||
| Akım Sürekliliği Testi PH120 | EN 50200 | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3401100802 | 2x0,75 | 5,8 | 12,8 | 36 |
| 3401100803 | 3x0,75 | 6,4 | 19,2 | 46 |
| 3401100804 | 4x0,75 | 7,8 | 25 | 57 |
| 3401100805 | 5x0,75 | 8 | 32,5 | 70 |
| 3401100806 | 6x0,75 | 8,5 | 39 | 86 |
| 3401100808 | 8x0,75 | 9 | 52 | 107 |
| 3401100810 | 10x0,75 | 11,7 | 65 | 135 |
| 3401100820 | 20x0,75 | 14,8 | 129,5 | 252 |
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3401101002 | 2x1,00 | 6 | 16,9 | 44 |
| 3401101003 | 3x1,00 | 6,3 | 25,5 | 58 |
| 3401101004 | 4x1,00 | 7,4 | 33,8 | 73 |
| 3401101005 | 5x1,00 | 8,1 | 42,5 | 88 |
| 3401101006 | 6x1,00 | 8,8 | 51 | 104 |
| 3401101008 | 8x1,00 | 10 | 68 | 135 |
| 3401101010 | 10x1,00 | 11,9 | 86 | 165 |
| 3401101020 | 20x1,00 | 15,4 | 174 | 315 |
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3401101502 | 2x1,50 | 7,3 | 25,5 | 56 |
| 3401101503 | 3x1,50 | 7,8 | 38,5 | 77 |
| 3401101504 | 4x1,50 | 8,6 | 50,6 | 96 |
| 3401101505 | 5x1,50 | 10,2 | 63,8 | 125 |
| 3401101506 | 6x1,50 | 10,6 | 75,8 | 148 |
| 3401101508 | 8x1,50 | 11,8 | 101,2 | 180 |
| 3401101510 | 10x1,50 | 14 | 127 | 235 |
| 3401101520 | 20x1,50 | 17,9 | 257,4 | 440 |
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3401102502 | 2x2,50 | 8,6 | 42 | 85 |
| 3401102503 | 3x2,50 | 9,1 | 62,4 | 113 |
| 3401102504 | 4x2,50 | 10,6 | 83,8 | 145 |
| 3401102505 | 5x2,50 | 11,8 | 104,5 | 180 |
| 3401102506 | 6x2,50 | 12,4 | 125 | 218 |
| 3401102508 | 8x2,50 | 13,8 | 168,5 | 282 |
| 3401102510 | 10x2,50 | 15,9 | 211 | 345 |
| 3401102520 | 20x2,50 | 20,6 | 425 | 668 |
