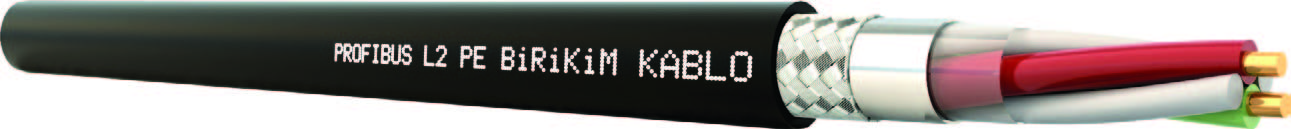

PROFIBUS L2 PE
| Kullanım Alanları | ||||
| Birden fazla cihazın, tek merkezden yüksek hızlı veri ileterek kontrolünün sağlandığı sistemlerde kullanılır. | ||||
| Kablo Yapısı | ||||
| İletken | AWG 22 Elektrolitik tavlı mono bakır (0,64mm) | |||
| Yalıtkan | Foam skin PE | EN 50290-2-23, VDE0207 | |||
| Renk Kodlaması | Kırmızı-Yeşil | |||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar sırasıyla bükülür. | |||
| Ayırıcı Bant | Polyester bant | |||
| Folyo ekran | Alüminyum Polyester | |||
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü | |||
| Dış Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 9005 Siyah | |||
| Teknik Özellikler | ||||
| Çalışma Gerilimi | 250 V | |||
| Test Gerilimi | 1,2 kV | |||
| Efektif Kapasite | 30 pF/m | |||
| Empedans | 150±15 Ω | |||
| Çevrim Direnci | 110 Ω/km(max.) | |||
| İzolasyon Direnci | >2000MΩ.km | |||
| Çalışma Sıcaklığı | -30°C – +70°C (Sabit) | |||
| Min. Bükme Yarıçapı | 10 x kablo çapı | |||
| Kablo Ağırlığı | 54 (kg/km) | |||
| Zayıflama | ||||
| Frekans (MHz) | (dB/100m) Max. | |||
| 4 | 2,2 | |||
| 9,6 | 2,5 | |||
| 16 | 4,2 | |||
| Standart Ambalaj | 500 m Kontrplak Makara | |||
| 1000 m Kontrplak Makara | ||||
