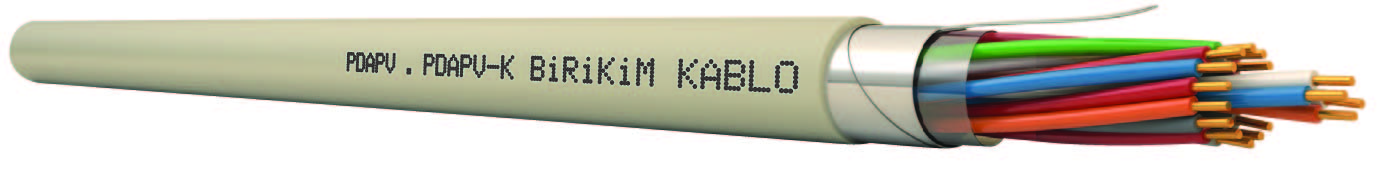

PDAPV & PDAPV-K
| Kullanım Alanları | ||||
| Bina içi telefon santralleri ve abone bağlantı ve dağıtım sistemlerinde kullanılır. Ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir. | ||||
| Kablo Yapısı | ||||
| İletken | PDAPV :IEC 60228, EN 60228, VDE 0295 CLASS-1 Elektrolitik tavlı mono bakır PDAPV-K :IEC 60228, EN 60228, VDE 0295 CLASS-1 Kalaylı Elektrolitik tavlı mono bakır | |||
| Yalıtkan | PE | EN 50290-2-23, VDE0207 | |||
| Renk Kodlaması | IEC 60189-2 | |||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş, 10lu gruplar halinde | |||
| Ayırıcı | Polyester bant | |||
| Toprak Teli | Kalaylı bakır toprak teli | |||
| Ekran | Alpet bant | |||
| Dış Kılıf | PVC | EN 50290-2-22, VDE0207(YM1) | |||
| Dış Kılıf Rengi | RAL 7032 Gri | |||
| Teknik Özellikler | ||||
| İletken Direnci | 97,8 Ω/km (max.) | |||
| Kesit | 0,50 mm | |||
| İzolasyon Direnci | >500MΩ.km | |||
| Çalışma Gerilimi | 250 V | |||
| Test Gerilimi | 1000 V | |||
| Efektif Kapasite | 120 nF/km | |||
| Kapasite Dengesizliği | 400 pF/500m | |||
| Çalışma Sıcaklığı | -30°C – +70°C (Sabit) | |||
| Bükme Yarıçapı | 7,5 x Kablo çapı | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3501115001 | 1x2x0,50+0,50 | 3,1 | 5,5 | 14 |
| 3501215001-K | ||||
| 3501115002 | 2x2x0,50+0,50 | 3,7 | 9,3 | 22 |
| 3501215002-K | ||||
| 3501115003 | 3x2x0,50+0,50 | 4,1 | 12,9 | 29 |
| 3501215003-K | ||||
| 3501115004 | 4x2x0,50+0,50 | 4,7 | 16,5 | 37 |
| 3501215004-K | ||||
| 3501115005 | 5x2x0,50+0,50 | 5,2 | 20,2 | 45 |
| 3501215005-K | ||||
| 3501115008 | 8x2x0,50+0,50 | 7 | 31,2 | 68 |
| 3501215008-K | ||||
| 3501115010 | 10x2x0,50+0,50 | 7,3 | 38,5 | 80 |
| 3501215010-K | ||||
| 3501115020 | 20x2x0,50+0,50 | 9,4 | 75,2 | 141 |
| 3501215020-K | ||||
| 3501115050 | 50x2x0,50+0,50 | 13,4 | 185,2 | 310 |
| 3501215050-K | ||||
